VASQUE

PLIABLE

lavabo pliable
NOUVELLE GÉNÉRATION D’ÉQUIPEMENT SANITAIRE
LA FIN DES LAVES-MAINS POUR LES PETITS ESPACES

Breveté en France et à l'étranger


GAIN DE PLACE
PMR
NOUVEAUX USAGES
Demonstration vasque pliable / lavabo rabattable
OBJECTIFS

La nouvelle génération d’équipement sanitaire mural "VASQUE PLIABLE" a pour objectifs de favoriser le gain de place et d'être accessible aux personnes à mobilité réduite, ou encore  remplacer le lavabo et libérer le dessous du plan du travail.



Ce nouveau concept  ouvre la voie à de nouvelles utilisations afin d'apporter plus de confort, d’hygiène, d’économie, d'ergonomie et d’esthétique.

Notre concept "Vasque Pliable" peut être installé :
  • soit en applique sur un mur,
  • soit en encastré,
  • soit dans une cloison BA13 d’ossature 50 mm,
  • soit dans un caisson de profondeur 70mm.
Vidéo de démonstration
ERGONOMIQUE
  • Facilite le déplacement dans des pièces exigües.

  • (Option) réglage en hauteur.

  • (Option) mitigeur tête auto-pivotant)

  • (Option) Ouverture amortie

HYGIÉNIQUE

  • Nettoyage en profondeur, (Option UV)
ÉCONOMIQUE
  • Un équipement récupérable 100/100

  • Économies  (gain de surface)

  • Simplicité d'installation.

ESTHÉTIQUE
  • Nouveau concept qui se distingue des autres équipements  sanitaires.
ÉCOLOGIQUE
  • 100% recyclable (inox et verre)
ÉTANCHE
  • L'eau se verse directement dans l’entonnoir
DÉMONTABLE
  • L'ensemble des éléments sont amovibles
CHARGE MAXIMALE
  • Varient  selon les modèles (20 - 110 kg)



VU À LA TÉLÉ !
MÉDAILLE D'OR  2019  WIPO/IMPI
Organisation mondiale de la propriété intellectuel
MÉDAILLE D'OR  2019 CONCOURS LEPINE

HABITAT :

Salle de bain / Terrasse / Toilette / Bureau

TRANSPORT :

Mobile-home / Camping-car / Fourgonne / Camion / Van

NAUTIQUE :

Bateaux / Yachts

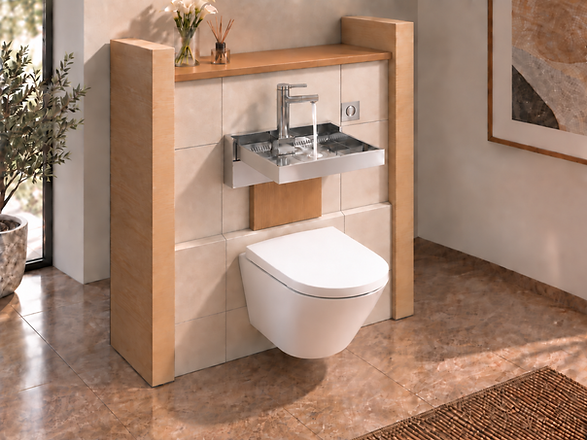

ESTHÉTISME ET SIMPLICITÉ

  • Avancer la façade de 7cm

  • Créer l'emplacement

  • Rallonger les conduites du WC de 7cm

  • Ajouter la plaque de commande déportée

VASQUE PLIABLE -  ECONOX_Pm60

Dimensions/ Fermé: H365 x L450 x P68+10       Ouvert: P350  / Charge 60 kgf

VERSION ÉCONOMIQUE

Transport - Nautique - Habitat

Nouvelle version offre une multitude de possibilités d'utilisations, remplace le lave-main et offrir un basin plus grand qu’un lavabo traditionnel, des autres avantages comme le gain de place, l'utilité pour les PMR, ainsi de récupérer la surface perdu du  plan du travail et libérer le dessous , il peut être utilisé dans plusieurs endroits comme dans une véranda ou dans un chantier, de plus une fonctionnalité supplémentaire présenté par son élément vasque amovible qui peut être un plateau transportable utilisé comme un mini plan de travail, idéal pour les secteurs du transport et nautique

SUGGESTIONS  D'INSTALLATION

VERSION POSE ENCASTRÉE

NOUVEAUTÉ

IDÉAL POUR LA CLOISON BA13

CRÉER VOTRE PROPRE MEUBLE, ÉCONOMISER DE L'ARGENT ET GAGNER DE L'ESPACE

  • Plan de travail intact  sans coupe pour récupérer la totalité de surface

  • Libérez le dessous  pour disposer les éléments à votre convenance

  • Évitez les frais des coupes

  • Éliminez l’encombrement du lavabo

  • Profitez de la totalité du surface

  • Montage  simplifiée

  • Meuble déplaçable

MODE D'INSTALLATION

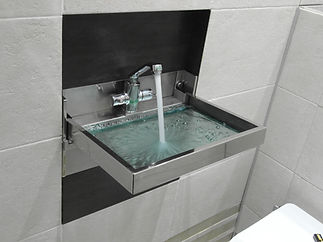

INSTALLATION  EN ENCASTRE DANS UN MUR ÉPAIS:

Ce mode d'installation nécessite la création d'une niche de  profondeur 70mm et une largeur de 450mm. En dessous de la vasque se trouve un espace de raccordement d'une hauteur varie selon la disposition d'alimentation et d'évacuation, vous pouvez cacher l'espace des raccordements par une trappe amovible selon votre choix autre que l'inox, ou passer une commande spéciale

La fixation peut être réalise contre le mur par des vis de diamètre 8mm fournis avec la vasque, vous pouvez utiliser l'entonnoir comme un gabarie pour le perçage en évitant de mettre en place les cornières de fixation afin d’éviter de les rayés.

.

INSTALLATION  EN ENCASTRE DANS UNE CLOISON BA13

Dans le cas d'une fixation par les cotes, il est recommandé d’utilisé des équerres de largeur entre 40 et 60mm fixés sur les cotes de la niche pour permettre de positionner l’entonnoir en dessus, un peut de la colle suffit pour l'immobiliser.

Il est préconise de réaliser des perçages de diamètre 5mm, sur les cotes de l'entonnoir le plus haut possible y compris les cornières de fixations, ou nous informer de votre choix pendant vos achat.

Ce moyen de fixation est valable aussi pour l’installation en encastré dans un mur épais.

REMARQUE

  • les flexibles doivent avoir un jeu de 10cm pour permettre de soulever le mélangeur.

  • l’évacuation principale doit  être  décalé à gauche ou à droite pour permettre de réaliser la forme en S du tuyau d’évacuation afin d’empêcher la remonté d'odeur.

INSTALLATION  EN APPLIQUE

L’option la plus  avantageuse simple et rapide, il suffit de percer deux trous en utilisant l'entonnoir comme gabarie, fixer, Raccorder et puis il vous reste a cacher les raccordement.

DESCRIPTION  MODÈLE  INOLUX

  • a-  Axe charnière

  • b-  Filtre

  • c-  Support mélangeur.

  • d-  Entonnoir

  • e-  Poignée Mélangeur

  • f-   Bec mélangeur rotatif

  • g-  Support fixation

  • h-  Trou de fixation D8.2mm

  • i -  Accroche

  • j -  Verre trempé /e4mm

  • k-  Bassin pivotant

  • l -  Raccord d'alimentation

  • m- Raccord de vidange  1.1/4

  • n- Flexible vidange anti odeur sous forme d'un (S)





DES PIÈCES AMOVIBLES POUR

UN NETTOYAGE OPTIMAL

  • a - Axe charnière

  • b - Filtre

  • c - Support mélangeur.

  • g - Support fixation

  • i  - Accroche

  • k - Bassin pivotant

  • l  - Raccord d'alimentation

  • m- Raccord à visser pour flexible de vidange  1.1/4

  • n - Tuyau flexible d’évacuation  32mm.

Libre choix de raccordement

(Veuillez à ne pas fixer les flexibles d'alimentation afin de soulever le mélangeur







Plateau amovible conçu pour  réaliser un nettoyage optimal.







Choix de la robinetterie  compatible

Il est necessaire de prendre en concideration les conditions suivantes:

  • Ne pas dépasser l'épaisseur ou le diamètre de 42mm.

  • Ne pas dépasser la hauteur totale de 240 mm

  • La poignée ne doit pas tourner vers l'arrière.

  • La projection ou la profondeur du bec ne doit pas dépasser 170mm.

  • Le bec doit être orientable gauche et droite.
